БЛОК ПИТАНИЯ ТЕРМОИСПАРИТЕЛЯ И МАГНЕТРОНА РАСПЫЛЕНИЯ «ИВЭ-142»

       Основная область применения источника вторичного электропитания – в составе вакуумно-технологического оборудования для обеспечения процесса нанесения покрытий и очистки поверхностей. Блок питания «ИВЭ-142» имеет два канала, предназначенных для питания стабилизированным напряжением или током технологических устройств. Первый канал имеет постоянное выходное напряжение, и служит для питания прямонакальных вакуумных термических испарителей, низкоомных резистивных нагревателей, сильноточных соленоидов или других низковольтных нагрузок. Выход первого канала гальванически изолирован и допускает работу с переполюсовкой и потенциалом его цепей до ±500В относительно корпуса блока. Второй канал имеет отрицательную полярность гальванически изолированного от корпуса блока выходного постоянного или пульсирующего однополярного напряжения с частотой до 60кГц, и служит для питания «магнетрона распыления» или подачи «потенциала смещения» на обрабатываемые изделия. Блок имеет оптоизолированный цифро-аналоговый интерфейс внешнего управления.

            ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

                                                                                                    1 канал / 2 канал

Выходная мощность, Вт...............................................................800 / 1000

Выходное напряжение регулируемое, В...........................0,3÷+6,5 / -50÷-650

Выходной ток регулируемый, А..............................................4÷199 / 0,05÷2,5

Нестабильность выходного напряжения, %, не более...............2 / 2

Нестабильность выходного тока, %, не более.............................3 / 3

КПД, не менее.....0,8

Потребляемая электрическая мощность, Вт.....2300

Интерфейс внешнего управления: цифро-аналоговый оптоизолированный на потенциал до ±500В

Коэффициент коррекции потребляемой мощности, не менее.....0,9

Режим работы и охлаждение: непрерывный – ПВ 100%, принудительное воздушное

Масса, кг.....19

Габаритные размеры блока, мм.....482 х 425 х 140

Электропитание.....220В -15%/+10%, 48-62 Гц

БЛОК ПИТАНИЯ ИСТОЧНИКА ИОНОВ И ПОТЕНЦИАЛА СМЕЩЕНИЯ «ИВЭ-352S»

      Основная область применения источника вторичного электропитания – в составе вакуумно-технологического оборудования для обеспечения процесса нанесения покрытий и очистки поверхностей. Блок питания «ИВЭ-352S» имеет два канала, предназначенных для питания стабилизированным напряжением или током технологических устройств. Первый канал имеет положительную полярность выходного напряжения, и служит для питания источников ионов типа «Радикал» или им подобных, имеющих одну разрядно-ускоряющую ионно-оптическую систему с заземлённым выходным электродом и потенциальным анодом. Второй канал имеет отрицательную полярность гальванически изолированного от корпуса блока выходного напряжения, и служит для подачи «потенциала смещения» на обрабатываемые изделия или для питания магнетрона напыления.  Блок имеет интерфейс внешнего управления «RS485».



            ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
                                                                                                             1 канал / 2 канал

Выходная мощность, Вт......................................................................1000 / 1000

Выходное напряжение регулируемое, В.....................................30÷3000 / -30÷-3000

Выходной ток регулируемый, А*..................................................0,04÷0,5 / 0,04÷1,2

Нестабильность выходного напряжения обоих каналов, %, не более**.....2

Нестабильность выходного тока обоих каналов, %, не более**.....3

КПД, не менее.....0,85

Потребляемая электрическая мощность, не более, Вт.....2500

Интерфейс ручного управления: кнопочный, с тумблером и осевыми регуляторами выходных

   параметров.

Интерфейс внешнего управления: последовательный цифровой «RS-485» с оптоизоляцией на

   потенциал до ±500В.

Коэффициент коррекции потребляемой мощности, не менее.....0,9

Масса блока, кг.....19

Габаритные размеры блока, мм.....482х 415 х 140

Напряжение питающей сети.....220В-15%/+10%, 48-62Гц

БЛОК ПИТАНИЯ ИСТОЧНИКА ИОНОВ И ТЕРМОИСПАРИТЕЛЯ «ИВЭ-362S»

          Основная область применения источника вторичного электропитания – в составе вакуумно-технологического оборудования для обеспечения процесса нанесения покрытий и очистки поверхностей.

Блок «ИВЭ-362S» предназначен для питания стабилизированным напряжением или током источника ионов типа «Радикал» или аналогичного, состоящего из одной разрядно-ускоряющей ионно-оптической системы с потенциальным анодом и заземлённым выходным электродом, и питания термического испарителя. Блок имеет два стабилизированных канала с положительной полярностью выходного напряжения первого высоковольтного канала и гальванически изолированного низковольтного напряжения второго канала, оснащённых последовательным оптоизолированным цифровым интерфейсом «RS-485» внешнего управления.

Блок питания источника ионов и термоиспарителя "ИВЭ-362S"
Блок питания источника ионов и термоиспарителя "ИВЭ-362S"
Блок питания источника ионов и термоиспарителя "ИВЭ-362S"

            ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
                                                                                                             1 канал / 2 канал

Выходная мощность регулируемая, Вт*.....................................20÷1000 / 40÷800

Выходное напряжение регулируемое, В*.....................................0÷3000 / 0,4÷8

Выходной ток регулируемый, А*..................................................0,01÷0,5 / 6÷150

Нестабильность выходного напряжения обоих каналов, %, не более**.....2

Нестабильность выходного тока обоих каналов, %, не более**.....3

Нестабильность выходной мощности обоих каналов, %, не более**.....3

КПД, не менее.....0,85

Потребляемая электрическая мощность, не более, Вт.....2200

Интерфейс ручного управления: кнопочный, с тумблером и осевыми регуляторами выходных

   параметров.

Интерфейс внешнего управления: последовательный цифровой «RS-485» с оптоизоляцией на

   потенциал до ±1000В.

Коэффициент коррекции потребляемой мощности, не менее.....0,9

Масса блока, кг.....17

Габаритные размеры блока, мм.....482х 415 х 140

Напряжение питающей сети.....220В-15%/+10%, 48-62Гц

 * - В соответствии с выходными вольтамперными характеристиками («ВАХ»).

** - На активной нагрузке в диапазоне выходных параметров от 20% до 100%.

Выходная вольтамперная характеристика канала №1 Блока питания "ИВЭ-362S" при максимальной мощности

Выходная "ВАХ"  канала №1

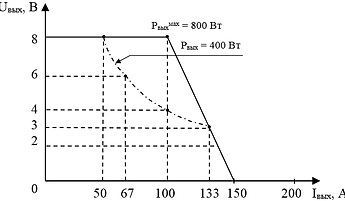

Выходная вольтамперная характеристика канала №2 Блока питания "ИВЭ-362S" при максимальной мощности

Выходная "ВАХ"  канала №2

БЛОК ПИТАНИЯ ИСТОЧНИКА ИОНОВ «ИВЭ-441»

       Основная область применения источника вторичного электропитания – в составе вакуумно-технологического оборудования для обеспечения процесса нанесения покрытий и очистки поверхностей. Блок питания «ИВЭ-441» имеет два стабилизированных канала с положительной полярностью выходных напряжений и предназначен для питания стабилизированным напряжением или током источников ионов типа «Радикал» или им подобных, имеющих одну разрядно-ускоряющую ионно-оптическую систему с заземлённым выходным электродом и потенциальным анодом, а также прямонакальный нейтрализатор. Блок оснащён оптоизолированным аналого-цифровым интерфейсом внешнего управления.

Блок питания источников ионов "ИВЭ-441"
Блок питания источников ионов "ИВЭ-441"

            ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

                                                                                           1 канал / 2 канал

Выходная мощность, Вт....................................................2000 / 500

Выходное напряжение регулируемое, В....................0÷4000 / 0÷80

Выходной ток регулируемый, А..............................0,02÷0,75 / 0,3÷9

Нестабильность выходного напряжения обоих каналов, %, не более.....2

Нестабильность выходного тока обоих каналов, %, не более.....3

Нестабильность выходной мощности обоих каналов, %, не более.....3

КПД, не менее.....0,85

Потребляемая электрическая мощность, не более, Вт.....3000

Интерфейс ручного управления: кнопочный, с тумблером и осевыми регуляторами выходных

   параметров.

Интерфейс внешнего управления: последовательный цифровой «RS-485» с оптоизоляцией на

   потенциал до ±1000В.

Коэффициент коррекции потребляемой мощности, не менее.....0,9

Масса блока, кг.....19

Габаритные размеры блока, мм.....482 х 415 х 140

Напряжение питающей сети.....220В-15%/+10%, 48-62 Гц

БЛОК ПИТАНИЯ ИСТОЧНИКА ИОНОВ «ИВЭ-442»


       Основная область применения источника вторичного электропитания – в составе вакуумно-технологического оборудования для обеспечения процесса нанесения покрытий и очистки поверхностей. Блок питания «ИВЭ-442» имеет два стабилизированных канала с положительной полярностью выходных напряжений и предназначен для питания стабилизированными напряжениями или токами источников ионов типа «Радикал» или им подобных, имеющих одну разрядно-ускоряющую ионно-оптическую систему с заземлённым выходным электродом и потенциальным анодом.


            ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ



Выходные параметры..........................................1 канал......2 канал

Выходная мощность, Вт.......................................1000............1000

Выходное напряжение регулируемое, В.........0÷4000........0÷4000

Выходной ток регулируемый, мА.......................40÷400.......40÷400

Нестабильность выходного напряжения, %, не более.....3

Нестабильность выходного тока, %, не более.....3

КПД, не менее.....0,85

Потребляемая электрическая мощность, не более, Вт.....2500

Масса блока, кг.....19

Габаритные размеры блока, мм.....482 х 415 х 140

Напряжение питающей сети.....220В±15%10%, 48-62 Гц

БЛОК ЗАРЯДА ЁМКОСТНОГО НАКОПИТЕЛЯ ЭНЕРГИИ ПИТАНИЯ

ВАКУУМНОЙ НЕЙТРОННОЙ ТРУБКИ "ИВЭ-562S"

     Блок заряда емкостного накопителя энергии питания вакуумной нейтронной трубки высоковольтный двухканальный «ИВЭ-562S» изготавливается одним стандартным моноблоком. Область применения – в составе лабораторной установки для испытаний вакуумных нейтронных трубок (ВНТ). Предназначен для заряда емкостных накопителей энергии (ЕНЭ) в диапазоне 0,014 – 0,2 мкФ, разряжаемых в соответствующих цепях питания ВНТ (в цепи вакуумного промежутка трёхэлектродного искродугового источника ионов для питания дуги и в цепи первичной обмотки высоковольтного импульсного трансформатора) с частотой от 1 до 100 Гц. Блок питания «ИВЭ-562S» имеет положительную полярность выходных напряжений и имеет изоляцию по двум каналам потенциального (+) выхода от корпуса на напряжение до 8000В постоянного тока.

Блок заряда емкостного накопителя энергии питания вакуумной нейтронной трубки "ИВЭ-562"
Блок заряда емкостного накопителя энергии питания вакуумной нейтронной трубки "ИВЭ-562"
Блок заряда емкостного накопителя энергии питания вакуумной нейтронной трубки "ИВЭ-562"
Блок заряда емкостного накопителя энергии питания вакуумной нейтронной трубки "ИВЭ-562"

            ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
                                                                                      1 канал / 2 канал

Выходная мощность, Вт...............................................1000 / 1000

Выходное напряжение регулируемое, В...............0÷8000 / 0÷5000

Выходной ток регулируемый, А..........................0,02÷0,19 / 0,02÷0,3

Нестабильность выходного напряжения, %, не более.....1

Нестабильность выходного тока, %, не более.....1

КПД, не менее.....0,85

Потребляемая электрическая мощность, не более, Вт.....2600

Масса блока, кг.....19

Габаритные размеры блока, мм.....482 х 415 х 140

Напряжение питающей сети.....220В-15%\+10%, 48-62 Гц
