БЛОК ЗАРЯДА ЁМКОСТНОГО НАКОПИТЕЛЯ ЭНЕРГИИ ПИТАНИЯ

ВАКУУМНОЙ НЕЙТРОННОЙ ТРУБКИ "ИВЭ-545S"

     Блок заряда емкостного накопителя энергии питания вакуумной нейтронной трубки высоковольтный одноканальный «ИВЭ-545S» имеет основную область применения в составе лабораторной установки для испытаний вакуумных нейтронных трубок (ВНТ) и предназначен для заряда емкостных накопителей энергии (ЕНЭ) в диапазоне 0,03÷1мкФ, разряжаемых в соответствующих цепях питания ВНТ с частотой от 1 до 1000 Гц (в цепи вакуумного промежутка трёхэлектродного искродугового источника ионов и в цепи первичной обмотки высоковольтного импульсного трансформатора), а также для питания источников ионов типа «Радикал» и других потребителей постоянного тока с высоковольтным положительным напряжением. Блок питания «ИВЭ-545S» имеет положительную полярность выходного напряжения с изоляцией потенциального (+) выхода от корпуса на напряжение до 5500В постоянного тока.

Блок заряда емкостного накопителя энергии питания вакуумной нейтронной трубки "ИВЭ-545S"
Блок заряда емкостного накопителя энергии питания вакуумной нейтронной трубки "ИВЭ-545S"

            ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ


Выходная мощность регулируемая*, Вт.....300÷6000

Выходное напряжение регулируемое*, В.....+300÷+500

Выходной ток регулируемый*, А.....0,1÷1,8

Нестабильность выходного напряжения**, %, не более.....2

Нестабильность выходного тока**, %, не более.....2,5

Нестабильность выходной мощности**, %, не более.....3

КПД, не менее.....0,85

Потребляемая электрическая мощность, не более, Вт.....7200

Коэффициент коррекции потребляемой мощности, не менее.....0,9

Интерфейс ручного управления: консоль управления «КУ-141М»

Интерфейс внешнего управления: последовательный цифровой «RS-485» с оптоизоляцией на

   потенциал ±500В

Масса блока, кг.....19,3

Габаритные размеры блока, мм.....482 х 415 х 140

Напряжение питающей сети.....380В-15%\+10%, 48-62 Гц



* - В соответствии с выходными вольтамперными характеристиками.

** - На активной нагрузке в диапазоне выходных параметров от 20% до100%.

Выходная вольтамперная характеристика блока питания "ИВЭ-545S" при максимальной мощности

Выходная вольтамперная характеристика блока питания "ИВЭ-545S" при максимальной мощности.

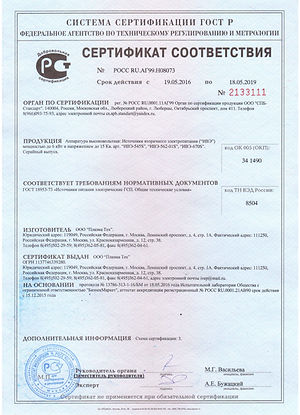

Сертификат соответствия

БЛОК ЗАРЯДА ЁМКОСТНОГО НАКОПИТЕЛЯ ЭНЕРГИИ ПИТАНИЯ

ВАКУУМНОЙ НЕЙТРОННОЙ ТРУБКИ "ИВЭ-562S"

     Блок заряда емкостного накопителя энергии питания вакуумной нейтронной трубки высоковольтный двухканальный «ИВЭ-562S» изготавливается одним стандартным моноблоком. Область применения – в составе лабораторной установки для испытаний вакуумных нейтронных трубок (ВНТ). Предназначен для заряда емкостных накопителей энергии (ЕНЭ) в диапазоне 0,014 – 0,2 мкФ, разряжаемых в соответствующих цепях питания ВНТ (в цепи вакуумного промежутка трёхэлектродного искродугового источника ионов для питания дуги и в цепи первичной обмотки высоковольтного импульсного трансформатора) с частотой от 1 до 1000 Гц. Блок питания «ИВЭ-562S» имеет положительную полярность выходных напряжений и имеет изоляцию по двум каналам потенциального (+) выхода от корпуса на напряжение до 8000В постоянного тока. Блок оснащён последовательным оптоизолированным цифровым интерфейсом внешнего управления «RS-485».

Блок заряда емкостного накопителя энергии питания вакуумной нейтронной трубки "ИВЭ-562S"
Блок заряда емкостного накопителя энергии питания вакуумной нейтронной трубки "ИВЭ-562S"
Блок заряда емкостного накопителя энергии питания вакуумной нейтронной трубки "ИВЭ-562S"
Блок заряда емкостного накопителя энергии питания вакуумной нейтронной трубки "ИВЭ-562S"

            ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
                                                                                      1 канал / 2 канал

Выходная мощность, Вт*........................................20÷1000 / 40÷1000

Выходное напряжение регулируемое, В*..............0÷8000 / 0÷5000

Выходной ток регулируемый, мА*..........................18÷187 / 30÷300

Нестабильность выходного напряжения обоих каналов , %, не более**.....1

Нестабильность выходного тока обоих каналов , %, не более**.....2

Нестабильность выходной мощности обоих каналов , %, не более**.....3

Коэффициент коррекции потребляемой мощности, не менее.....0,9

КПД, не менее.....0,85

Потребляемая электрическая мощность, не более, Вт.....2600

Интерфейс ручного управления: кнопочный, с тумблером и осевыми регуляторами выходных

   параметров

Интерфейс внешнего управления: последовательный цифровой «RS-485» с оптоизоляцией на

   потенциал до ±1000В

Масса блока, кг.....19

Габаритные размеры блока, мм.....482 х 415 х 140

Напряжение питающей сети.....220В-15%\+10%, 48-62 Гц



* - В соответствии с выходными вольтамперными характеристиками (ВАХ) при максимальной

   мощности.

** - На активной нагрузке в диапазоне выходных параметров от 20% до 100%.

Выходная вольтамперная характеристика блока питания "ИВЭ-562S" канала №1 при максимальной мощности

"ВАХ" блока питания "ИВЭ-562S" канала №1.

"ВАХ" блока питания "ИВЭ-562S" канала №1.

Выходная вольтамперная характеристика блока питания "ИВЭ-562S" канала №2 при максимальной мощности

"ВАХ" блока питания "ИВЭ-562S" канала №2.

Сертификат соответствия

БЛОК  ИМПУЛЬСНОГО ВЫСОКОВОЛЬТНОГО ПОДЖИГА "ИВЭ-670S"

   Основная область применения источника вторичного электропитания – в составе электрофизического оборудования для обеспечения процессов включения мощных газоразрядных приборов. Блок питания «ИВЭ-670S» имеет положительную полярность выходного высоковольтного напряжения относительно его корпуса и предназначен для питания стабилизированным импульсным напряжением электрода поджога трёхэлектродных разрядников. Блок имеет гальванически изолированные последовательный цифровой интерфейс внешнего управления «RS-485» и вход управляющего импульса.

Блок импульсного высоковольтного поджога "ИВЭ-670S"
Блок импульсного высоковольтного поджога "ИВЭ-670S"
Блок импульсного высоковольтного поджога "ИВЭ-670S"

            ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ



Выходное импульсное напряжение регулируемое, кВ.....0,15÷15

Шаг изменения выходного напряжения от внешнего интерфейса.....3,67

Потребляемая электрическая мощность, не более, Вт.....1250

Коэффициент коррекции потребляемой мощности, не менее.....0,9

КПД, не менее.....0,8

Время нарастания фронта выходного импульса, мкс.....до 0,5

Максимальная полезная энергия в импульсе, Дж.....до 0,18

Длительность импульса выходного напряжения задаваемая от внешнего генератора, мкс.....0,8÷2,0
Частота импульсов выходного напряжения задаваемая от внешнего генератора, Гц.....1÷1000

Полярность и форма выходного импульса: одна положительная полуволна треугольной формы со

   скруглённой вершиной

Максимальная постоянная мощность, подаваемая в накопительную ёмкость импульсного

   усилителя, Вт.....1000

Постоянное регулируемое напряжение, подаваемое в накопительную ёмкость импульсного

   усилителя, В.....10÷1000

Интерфейс ручного управления: кнопочный, с тумблером и осевыми регуляторами выходных

   параметров

Интерфейс внешнего управления: последовательный цифровой «RS-485» с оптоизоляцией на

   потенциал до ±1000В

Масса блока, кг.....19

Габаритные размеры блока, мм.....172 х 133 х 520

Напряжение питающей сети.....220В -15%/+10%, 48-62 Гц

Сертификат соответствия

БЛОК  ПИТАНИЯ ВАКУУМНЫХ НЕЙТРОННЫХ ТРУБОК "ИВЭ-640"

    Основная область применения источника вторичного электропитания – заряд емкостных накопителей энергии различных импульсных устройств. Блок питания «ИВЭ-640» имеет два стабилизированных канала с положительной полярностью выходных напряжений.

            ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

                                                                                            1 канал / 2 канал

Выходная мощность, Вт..................................................50÷500 / 10÷100

Выходное напряжение регулируемое, В..............1000÷10000 / 2000÷20000

Выходной ток регулируемый, А..............................0,005÷0,05 / 0,0005÷0,005

Нестабильность выходного напряжения, %, не более.....3

Нестабильность выходного тока, %, не более.....3

КПД, не менее.....0,85

Потребляемая электрическая мощность, не более, Вт.....900

Масса блока, кг.....19

Габаритные размеры блока, мм.....482 х 415 х 140

Напряжение питающей сети.....380В -15%/+10%, 48-62 Гц




Сертификат соответствия
